條件分支網關
-
需求描述：增加條件分支網關，讓用戶在一個流程中根據填寫表單數據的不同，流轉到不同的分支中。
-
需求背景：目前產品根據表單中的條件字段來決定該審批應用什么流程，當用戶的審批條件過多的時候，用戶管理員就需要創建多個流程，如果流程復雜度高，會給管理員增加很大的工作量。后續我們的產品會進行表單填寫權限的拆分，表單會由多個辦理人共同填寫，目前的天劍判斷無法支撐此功能。
-
需求詳情：
-

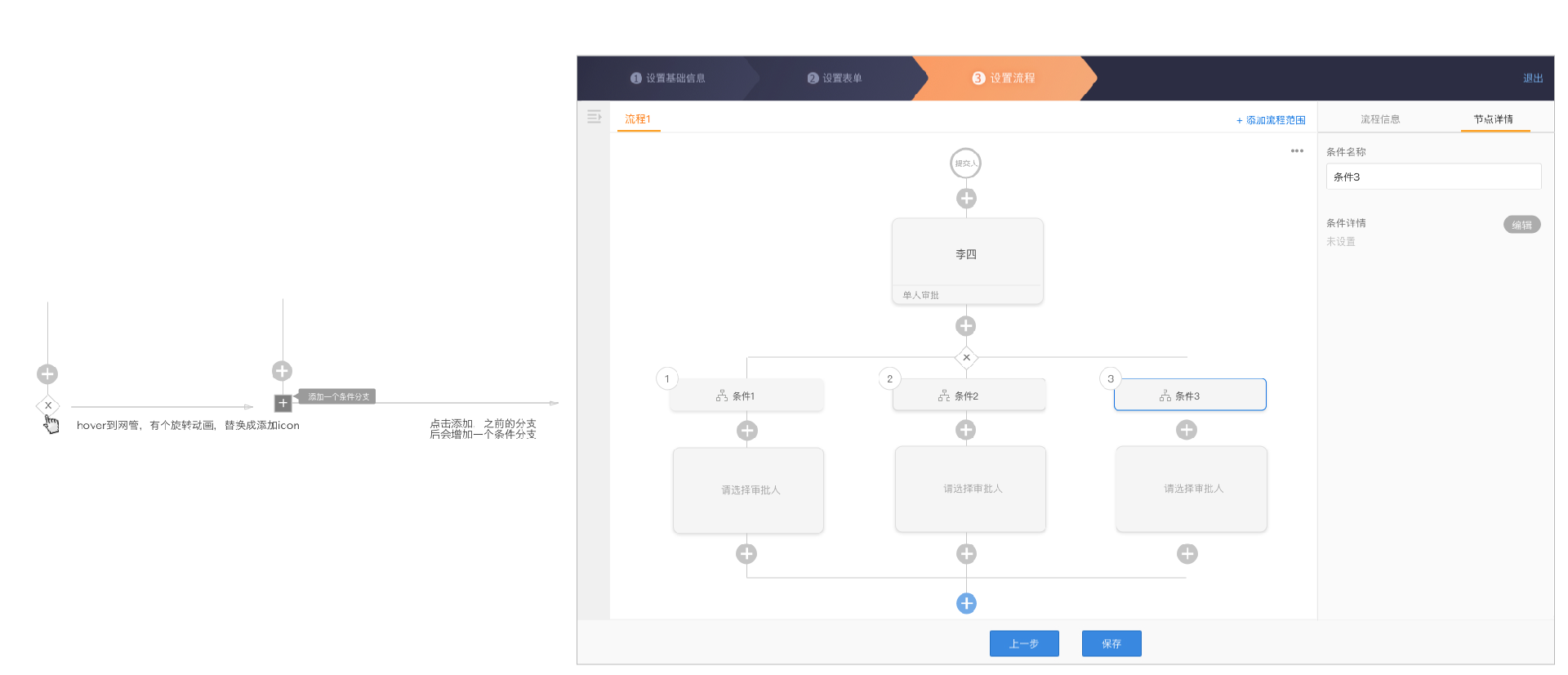

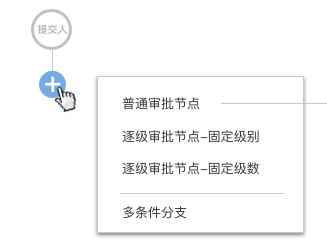

在節點類型中增加條件分支型節點。hover加號后，通過點擊“多條件分支”增加條件網關。
-

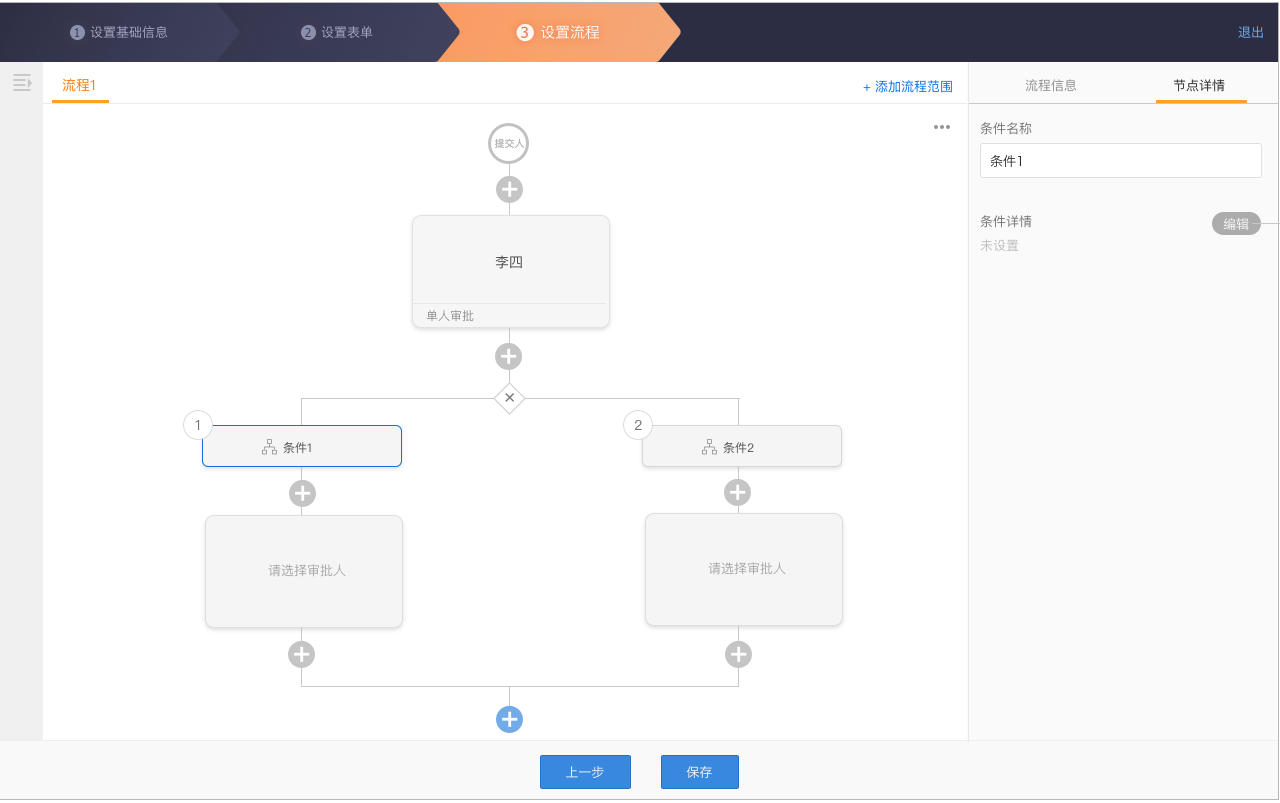

網關默認有兩個分支，通過鼠標hover網關圖標來增加額外的分支。
-

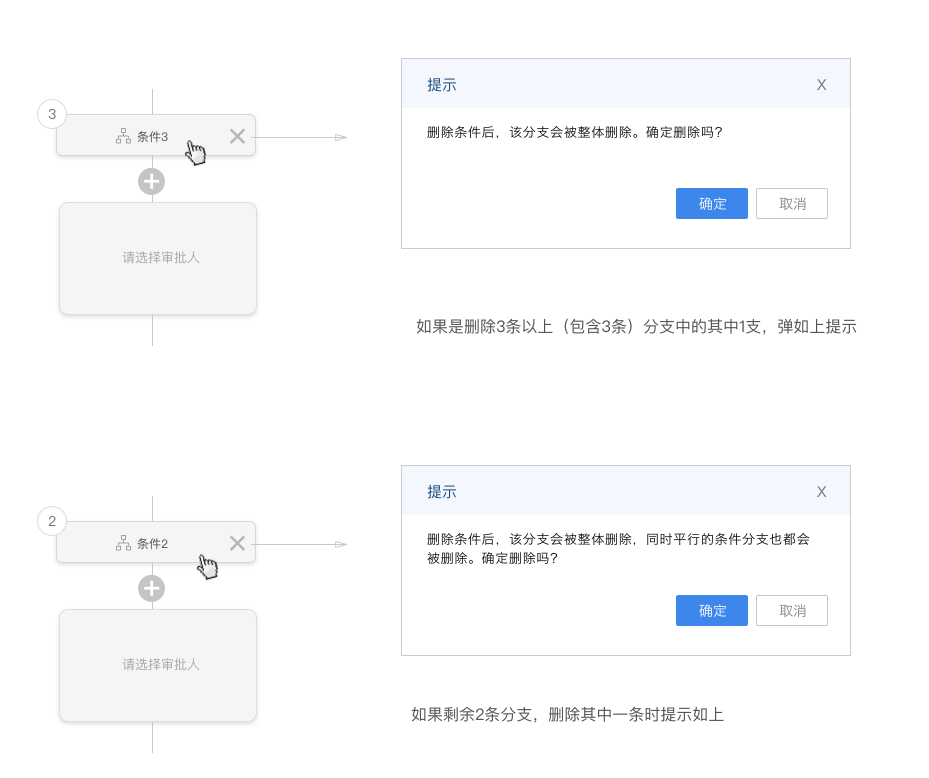

hover分支條件后，能夠?qū)Ψ种l件進行刪除。此時有兩種情況，兩條分支時刪除一個條件則刪除整個網關，三條及三條以上時只刪除當前分支，都需要二次確認。
-
通過添加分支按鈕增加分支數，分指數等于流程設置頁面的分支節點數。分支能夠獨立命名，自動命名規則為“條件分支N”，N隨著當前條件分支內的分支數自增。流程名稱最長支持8個字。
-
分支條件為該分支內的審批條件，與原有的條件設定一致。
-

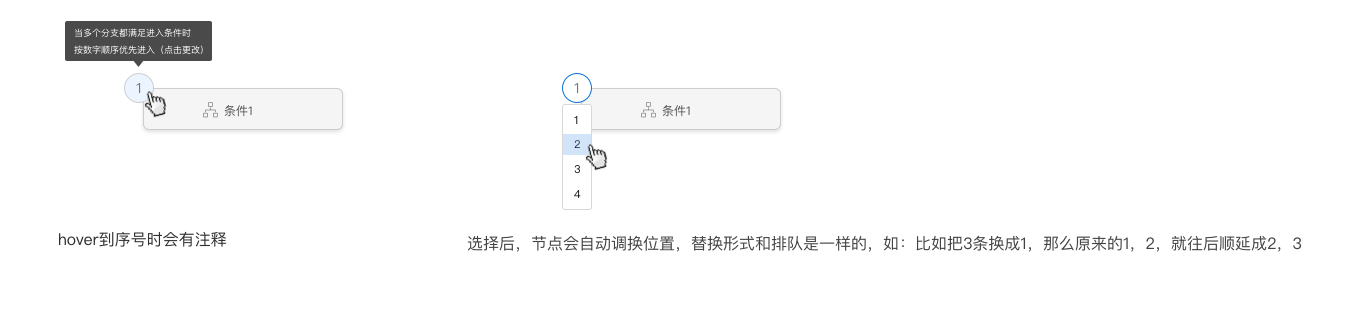

分支的排布順序決定了條件判斷的優先級，當表單的的審批條件滿足第一個分支的分支條件時，流程轉入該分支，否則，繼續判定下個分支的分支條件。分支的順序還決定了流程設置中整體分支的顯示順序，例如：“條件分支3”通過調整順序調整到了最上方，則流程設置中“條件分支3”后的流程也移動到該條件分支的第一個分支。
-
分支的優先級決定條件判斷的順序，當表單的的審批條件滿足第一個分支的分支條件時，流程轉入該分支，否則，繼續判定下個分支的分支條件。分支的順序還決定了流程設置中整體分支的顯示順序，默認從左到右順序為1、2、3、4 ···
-

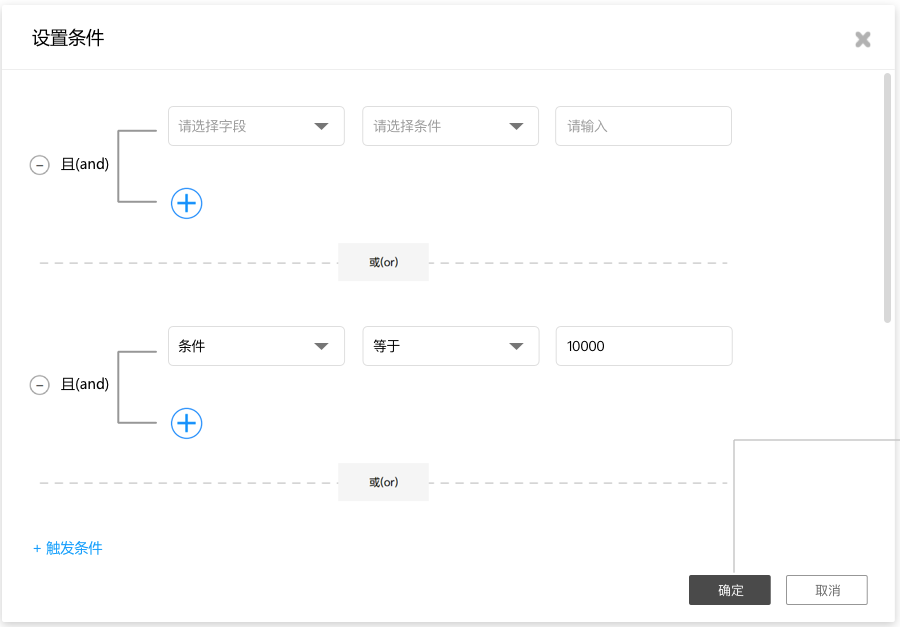

修改分支條件除了通過條件分支設置，也可以直接點擊分支設置進行條件設置。
條件分支各端效果
-
需求詳情：
-

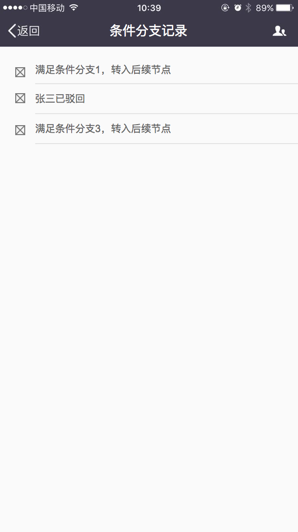

條件分支節點能夠記錄流程在條件分支的流轉狀態，包括滿足條件后轉入哪個分支和駁回記錄。
-

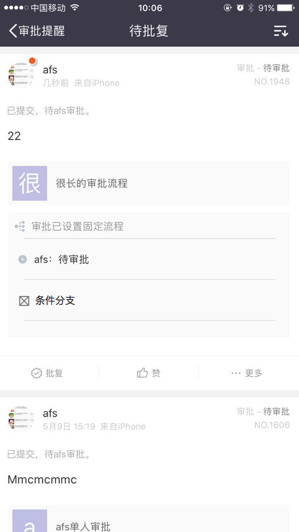

當流程中包含條件分支時，流程預覽中只展示條件分支之前的流程預覽情況。
-
當流程流轉到條件分支后，進行條件判斷，判斷后展示條件分支后續的流程節點。
-
當流程中包含多個條件分支時，流程預覽在條件分支前停止。
-
流程流轉到條件分支后，判斷結果有三種：只滿足其中一個分支條件；滿足多個分支條件；不滿足任何分支條件。
-

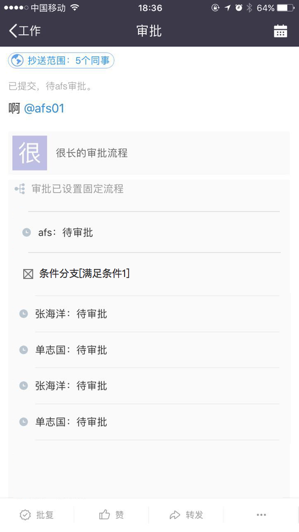

滿足一個分支條件：條件分支上顯示：滿足“條件分支名稱”，后續流程為該分支后續節點。
-
滿足多個分支條件：按照分支的排列順序進行判定，流程轉入排序最高的分支，后續流程為排序最高分支的后續節點。分支上顯示文案同1。
-
不滿足任何分支條件：上一步辦理人同意后轉入
設置流程
-
需求詳情：為了配合條件分支，對流程設置進行了調整。
-
取消設置條件頁面，將條件設置整合到條件分支中；取消了添加流程功能，只保留添加流程適用范圍。
-
在流程編輯頁面，固定節點，流程節點只能添加在開始節點和結束節點之間。
-
通過選中節點中的“+”能夠增加當前節點的下級節點。通過虛線框的添加節點能夠增加當前節點。
